توضیحات
ترانس ایزوله فاراتل دستگاهی است که ایزولاسیون الکتریکی کامل بین ورودی و خروجی (فاز/نول) ایجاد کرده و نویزهای Common Mode را حذف می‌کند. همچنین، در کاربردهای پزشکی قابلیت نصب به صورت ایزوله را دارد، به‌طوری که در این حالت نول خروجی به ارت متصل نمی‌شود.
این ترانس‌ها با خروجی یوپی‌اس‌های فاراتل سازگار هستند و مزایای استفاده از آن‌ها در سیستم‌های یوپی‌اس عبارتند از:
- کاهش چشمگیر نویز مد مشترک (Common Mode Noise) در خروجی یوپی‌اس، که امکان استفاده از یوپی‌اس را برای تجهیزات حساس به نویز فراهم می‌کند.
- اتصال نول خروجی به ارت، که منجر به فیلتر شدن نویزهای مد مشترک می‌شود.
- پشتیبانی از بارهایی با جریان‌های DC گذرا بدون ایجاد اختلال در عملکرد.
- رفع مشکل افزایش ولتاژ نول نسبت به ارت در برخی شبکه‌های توزیع برق، که می‌تواند باعث اختلال در تجهیزات حساس شود.
اگرچه استفاده از ترانس ایزوله در خروجی یوپی‌اس محدودیت‌هایی مانند کاهش کیفیت شکل موج خروجی (در بارهای کامپیوتری)، اشغال فضای بیشتر و کاهش راندمان دارد، اما ترانس‌های فاراتل با طراحی بهینه، این چالش‌ها را به‌طور قابل‌توجهی کاهش داده‌اند. از نظر فضای نصب، این ترانس‌ها قابل قرارگیری در رک یا زیر یوپی‌اس هستند، بنابراین فقط ارتفاع سیستم را افزایش می‌دهند بدون آن‌که فضای اضافی اشغال کنند.
مشخصات فنی
راندمان 95%
فرکانس 50Hz / 60Hz
توان نامی 6000VA
ورودی
فاز تکفاز
فرکانس 220
خروجی
فاز تکفاز
ولتاژ (VAC)220
شرایط محیطی
دمای محدوده کاری 0~40ºC
رطوبت محدوده کاری 95%~0 (غیرفشرده)
ارتفاع محدوده کاری تا 1000 متر بالاتر از سطح دریا (براساس استاندارد IEC62040)

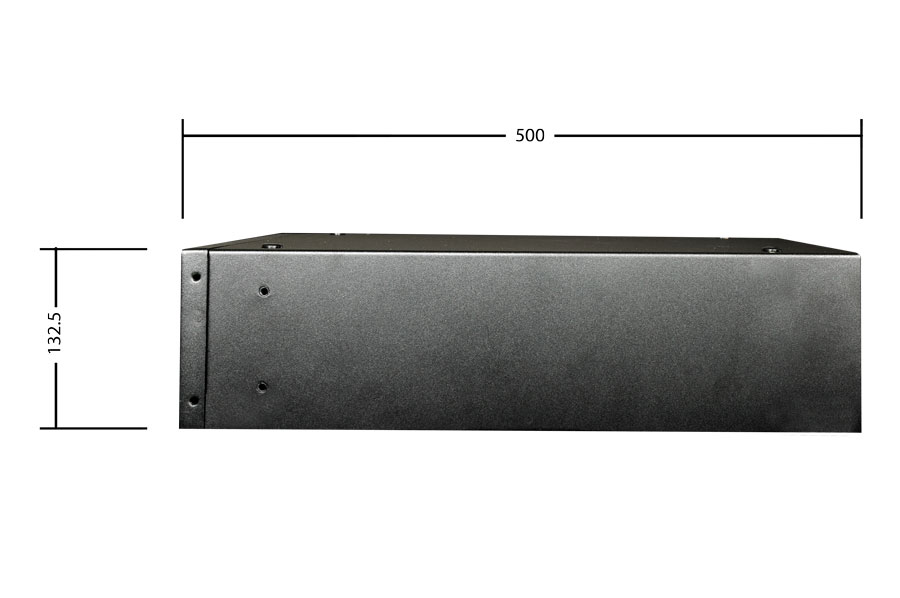

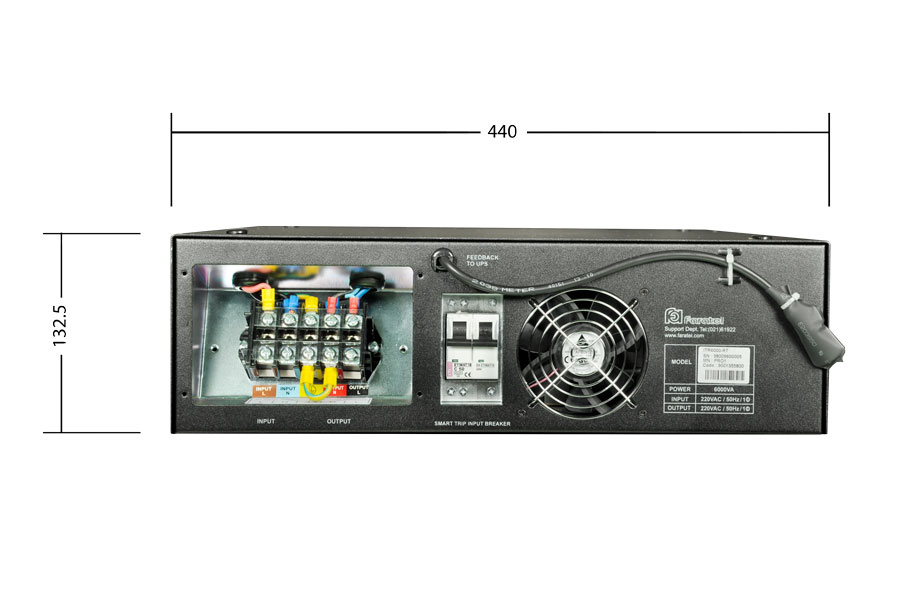

ابعاد mm(ارتفاع*عمق*عرض)
با پایه جهت قرارگیری روی کابینت باتری 147.5*500*440
خالص 148*537*440
با بسته بندی 370*657*590
وزن
بدون بسته بندی (Kg)46
با بسته بندی (Kg)57
سیستم های حفاظتی:
- حفاظت در مقابل افزایش بیش از حد مجاز دمای داخل دستگاه
- حفاظت در مقابل نویزهای Common Mode موجود در برق شهر در صورت وجود ارت استاندارد
